Le sous-sol marseillais ne plaisante pas. On trouve une mosaïque géologique complexe, depuis les calcaires urgoniens fracturés des collines jusqu'aux marnes et argiles du Miocène en centre-ville, sans oublier les remblais historiques du Vieux-Port. Dès qu'une excavation dépasse quelques mètres à Marseille, la question n'est plus de savoir s'il faut un soutènement, mais quel type d'ancrage va tenir dans ces terrains hétérogènes. Un essai CPT bien positionné permet souvent de corréler la résistance de pointe avec le frottement latéral unitaire, avant même de dimensionner le tirant. La nappe phréatique, proche de la surface dans les quartiers bas comme la Joliette, ajoute une pression hydrostatique qui modifie complètement le comportement d'un ancrage passif. Ici, chaque projet mérite une reconnaissance géotechnique qui dépasse le simple rapport de sol pour entrer dans la mécanique des roches appliquée.
Un ancrage mal dimensionné dans les calcaires karstifiés de Marseille, c'est une paroi qui travaille en flexion au lieu de travailler en traction.
Notre approche et périmètre
Particularités du site
Un chantier de parking souterrain rue de Rome, à proximité du Vieux-Port, a mis en lumière une règle essentielle. La fouille, réalisée avec une paroi berlinoise ancrée, atteignait 9 mètres de profondeur. Les premiers essais montraient une résistance acceptable, mais lors de la mise en tension, deux des quinze tirants ont présenté un fluage anormal. Des analyses complémentaires ont découvert une couche d'argile saturée que les seuls sondages pressionmétriques n'avaient pas révélée. La conception des ancrages a dû être revue en augmentant la longueur de scellement dans le calcaire sous-jacent. À Marseille, ignorer les différences de rigidité entre les marnes et les bancs calcaires conduit à un risque de rupture par cisaillement à l'interface. Le danger de glissement de talus est particulièrement important dans le quartier de la Treille, en raison des fortes pentes et des circulations d'eau souterraine intenses en hiver.
Cadre normatif
Les normes applicables incluent NF EN 1997-1:2005 (Eurocode 7 pour le calcul géotechnique), NF P 94-153 (essai statique de tirant d'ancrage), NF EN 1537:2013 (exécution des tirants d'ancrage), CCTG Fascicule 68 (fondations d'ouvrages de génie civil) et les Recommandations TA 2020 du CFMS pour les tirants d'ancrage.
Services techniques associés

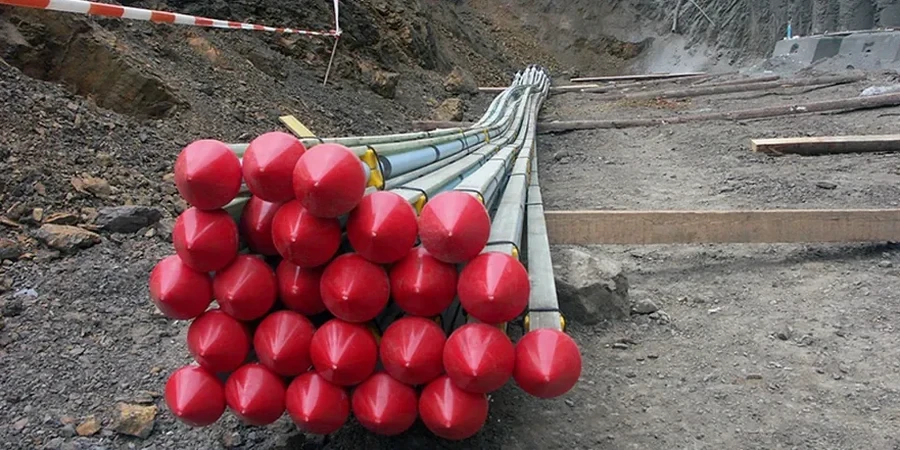

Conception d'ancrages actifs et passifs
Le dimensionnement des tirants, qu'ils soient précontraints ou passifs, est effectué selon l'Eurocode 7. Il intègre la détermination du frottement latéral unitaire qs à partir d'essais pressiométriques, l'analyse de la stabilité d'ensemble et la définition des protocoles d'injection IGU ou IRS. Un rapport de calcul comprenant une note d'hypothèses détaillée est fourni au bureau de contrôle.
Essais de mise en tension et contrôle
Nous réalisons les essais de conformité et de contrôle conformément à la norme NF P 94-153. Pour chaque ancrage, nous mesurons la raideur axiale, le fluage et la charge critique afin de valider la capacité ultime dans le contexte géotechnique marseillais.
Paramètres typiques
Questions courantes
Quelle est la différence entre un ancrage actif et passif pour un projet à Marseille ?
Les ancrages actifs sont précontraints pour limiter immédiatement les déformations de la paroi, ce qui est courant dans les fouilles du centre-ville de Marseille pour protéger les mitoyens. En revanche, les ancrages passifs n'entre en traction que lorsque le sol se déplace, ce qui est plus adapté aux talus rocheux des calanques où une légère cinématique est tolérable.
Combien coûte la conception d'un système d'ancrage à Marseille ?
Le budget d'une mission de conception complète (étude géotechnique G2 PRO, note de calcul, plans et suivi des essais) se situe généralement entre 850 € et 3 550 €, en fonction du nombre de nappes, de la complexité géologique et de l'aléa sismique.
Comment gérez-vous le risque de corrosion dans un environnement marin comme Marseille ?
La conception intègre une double protection anticorrosion conforme à la norme NF EN 1537. Pour les ouvrages définitifs exposés aux embruns et aux sols salins, on spécifie des gaines PVC injectées au coulis sur toute la longueur libre et une surépaisseur d'acier sacrificielle sur la longueur de scellement.
