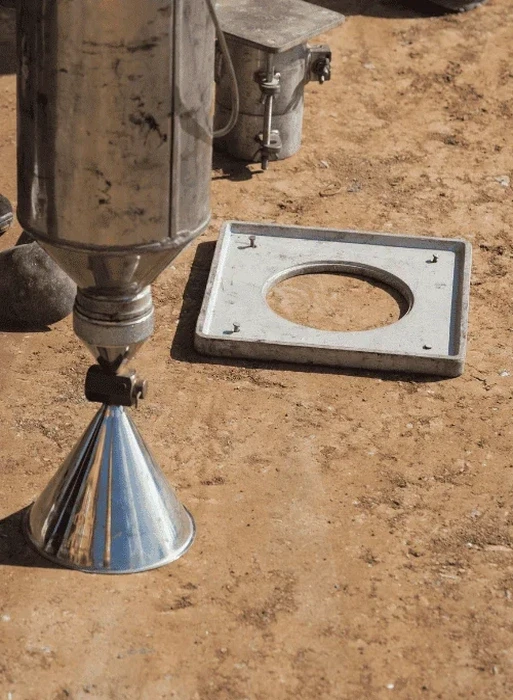

Le dispositif se déploie en quelques minutes sur la plateforme : un plateau métallique circulaire percé d’un orifice central, un cône en plastique translucide et un bidon de sable calibré de Fontainebleau dont la granulométrie serrée garantit une reproductibilité millimétrique. À Marseille, où les terrassements alternent entre remblais calcaires de la Nerthe et limons argileux des plaines alluviales de l’Huveaune, le contrôle de la masse volumique sèche en place devient un exercice de précision que peu de méthodes exécutent avec la même fiabilité que le cône de sable. L’opérateur creuse une cavité d’environ 15 cm de profondeur dans la couche compactée, récupère l’intégralité du matériau extrait pour la pesée et la détermination de la teneur en eau, puis comble l’excavation avec le sable étalonné dont le débit contrôlé à travers l’orifice conique permet de mesurer le volume exact du trou. Cette technique normalisée, mise en œuvre par nos équipes sur des chantiers allant des bassins de rétention de la zone portuaire aux fonds de fouille des parkings souterrains du Panier, fournit en moins de trente minutes le ratio de compactage opposant la densité in situ à la densité maximale de référence obtenue par l’essai Proctor en laboratoire, valeur contractuelle exigée par les bureaux de contrôle dans les DCE marseillais.
La méthode du cône de sable reste la seule technique de référence opposable en cas de litige sur les contrôles de compactage, car elle mesure directement le volume excavé sans recourir à des corrélations indirectes.
Notre approche et périmètre
Particularités du site
Lors d'un chantier de logements collectifs R+6 situé avenue de la Capelette, le remblai d'assise était constitué de matériaux calcaires recyclés concassés 0/80, caractérisés par une courbe granulométrique discontinue et une forte absorption d'eau. Un essai au cône de sable réalisé en fond de couche a mis en évidence un taux de compactage de seulement 88 %, bien que le rouleau vibrant ait théoriquement effectué le nombre de passes requis. L'analyse a révélé que la teneur en eau du matériau était inférieure de 3 points par rapport à l'optimum Proctor, empêchant ainsi la réorientation des particules sous vibration. Sans ce contrôle ponctuel—que la planche d'essai gamma-densimétrique n'avait pas détecté en raison du lissage des mesures de surface—la dalle de compression aurait été coulée sur un support insuffisamment compacté, exposant le bâtiment à des tassements différentiels et à une fissuration prématurée des refends porteurs. À Marseille, où les amplitudes thermiques estivales et les infiltrations pluviales dans les calcaires karstifiés accentuent les variations volumiques des sols, l'essai de densité au cône de sable dépasse une simple formalité administrative : il constitue la dernière barrière avant la mise en place des structures définitives.
Cadre normatif
Les normes applicables comprennent la NF P 94-061-3 pour la détermination de la masse volumique in situ par la méthode au sable, la NF P 94-093 pour les essais Proctor normal et modifié, et la NF EN 13286-2 pour la détermination en laboratoire de la masse volumique de référence et de la teneur en eau des mélanges traités et non traités aux liants hydrauliques. Le guide technique SETRA/LCPC « Réalisation des remblais et des couches de forme » (Fascicule I, principes généraux) sert également de référence. Notre laboratoire est accrédité COFRAC selon la norme NF EN ISO/CEI 17025 pour les essais de masse volumique in situ.
Services techniques associés
Essai de densité au cône de sable (NF P 94-061-3)
Nous effectuons des mesures directes de la masse volumique sèche en place sur les remblais, couches de forme, fonds de fouille et tranchées. Chaque point de contrôle comprend la détermination de la teneur en eau par étuvage et le calcul du ratio de compactage q/S. Les interventions sont réalisées sous 48 heures dans les communes de Marseille, Aubagne, La Ciotat et les alentours de l'étang de Berre.
Essai Proctor Normal et Modifié en laboratoire (NF P 94-093)
La densité maximale de référence et la teneur en eau optimale sont déterminées sur des échantillons prélevés in situ. Cet essai est indispensable pour établir la courbe Proctor servant de référence au contrôle de compactage. Il est réalisé sur les graves calcaires, sables siliceux et limons argileux typiques du sous-sol marseillais.
Contrôle de plateforme avec rapport d’essai opposable
Une campagne de contrôle complète s'effectue par quadrillage de la surface compactée, avec remise d'un rapport d'essai signé par l'ingénieur responsable. Ce rapport mentionne les coordonnées GPS des points testés, les masses volumiques mesurées et les ratios de compactage atteints. Il est recevable par les contrôleurs techniques (SOCOTEC, Bureau Veritas) dans le cadre des DOE.
Paramètres typiques
Questions courantes
Quelle est la différence entre l'essai au cône de sable et un contrôle au densitomètre nucléaire ?
Le cône de sable détermine directement le volume de la cavité excavée en la remplissant avec un sable calibré, ce qui en fait la méthode de référence pour trancher les litiges. Le densitomètre nucléaire estime la masse volumique par rétrodiffusion gamma, une technique plus rapide mais pouvant présenter des écarts dans les matériaux hétérogènes comme les graves calcaires du bassin marseillais. La norme NF P 94-061-3 impose le cône de sable comme essai de contrôle contradictoire.
Quel est le délai pour obtenir les résultats d'un essai de densité à Marseille ?
La valeur de masse volumique humide est connue immédiatement après l'essai sur site. Le résultat définitif, incluant la masse volumique sèche et le ratio de compactage q/S, est transmis sous 24 heures, le temps nécessaire au séchage en étuve de l'échantillon pour déterminer la teneur en eau réelle.
Combien coûte un essai de densité au cône de sable sur un chantier marseillais ?
Pour un point de contrôle unitaire comprenant le déplacement, l'excavation, la mesure du volume au sable calibré, la pesée, la détermination de la teneur en eau par étuvage et l'émission d'un rapport signé, le tarif se situe entre 100 € et 130 €. Une campagne de plusieurs points sur une même intervention bénéficie d'une optimisation du coût unitaire.
Sur quels types de matériaux peut-on réaliser l'essai au cône de sable ?
L'essai est applicable à tous les sols compactés dont le Dmax est inférieur à 50 mm, ce qui couvre la quasi-totalité des remblais et couches de forme utilisés à Marseille : graves calcaires 0/31,5, sables, limons traités aux liants hydrauliques et graves recyclées. Pour les matériaux contenant des blocs dépassant ce seuil, nous recommandons l'emploi d'une méthode par anneau de densité ou par essai à l'eau.
