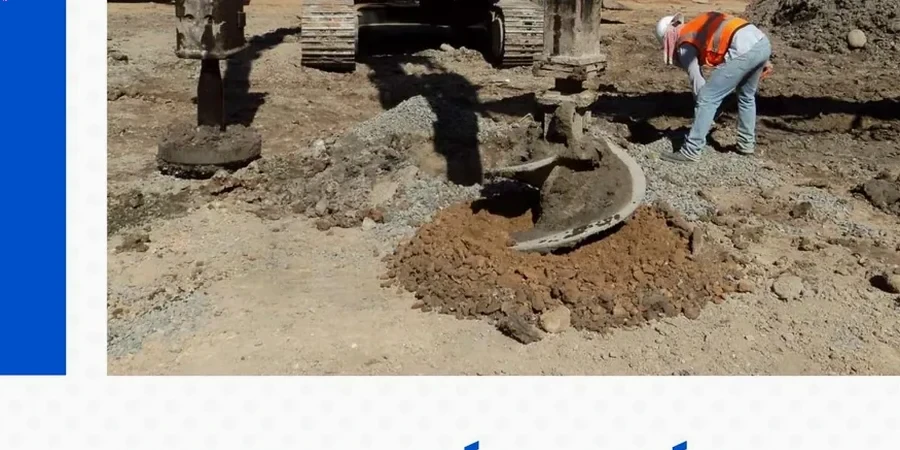

L'expansion urbaine de Marseille, des quartiers historiques du Panier jusqu'aux extensions récentes d'Euroméditerranée, s'est souvent faite sur d'anciens marécages ou des zones de remblais portuaires. Nous le constatons à chaque projet : la greffe d'ouvrages modernes sur ces sols compressibles exige des solutions de renforcement sans substitution massive. La conception de colonnes ballastées, que l'équipe dimensionne ici depuis le Vieux-Port jusqu'à la vallée de l'Huveaune, répond à cette double contrainte marseillaise : sols faibles et sismicité modérée. En pratique, cela signifie constituer un réseau de colonnes en matériau granulaire sous les fondations ou les dallages, qui densifie le terrain encaissant et draine les pressions interstitielles. Avant de lancer le maillage, nous couplons toujours l'analyse avec des essais CPT pour caler le modèle géotechnique sur des profils de résistance de pointe continus, indispensables quand on traverse 8 à 15 mètres de vases du delta rhodanien ou de limons argileux quasi saturés.
Sur les sols de comblement du Vieux-Port, un réseau bien conçu de colonnes ballastées peut diviser les tassements absolus par trois tout en accélérant la consolidation primaire.
Notre approche et périmètre
Particularités du site
Pour le dimensionnement à Marseille, la norme NF EN 1997-1 (Eurocode 7) et son annexe nationale française imposent des règles strictes, notamment pour la vérification de l'ELU de poinçonnement et la stabilité d'ensemble. En zone sismique 3, avec une accélération au rocher de référence de 1,6 m/s², l'arrêté du 22 octobre 2010 exige de vérifier l'absence de liquéfaction du sol sous séisme, ce qui influence directement l'espacement des colonnes. Dans les secteurs de la Joliette ou d'Arenc, le principal risque identifié est le fluage latéral du matelas granulaire lorsque les colonnes traversent une couche molle non confinée latéralement. Un sous-dimensionnement de la couche de répartition ou une négligence des charges excentrées peut entraîner des tassements différentiels excessifs entre colonnes, inacceptables pour des radiers ou dallages industriels. Ainsi, nous évaluons systématiquement le comportement du groupe de colonnes par une approche aux éléments finis, et non de la colonne isolée, car l'effet de groupe dans un sol fin saturé est prépondérant.
Cadre normatif
Les normes applicables incluent NF EN 1997-1 (Eurocode 7) pour les calculs géotechniques, NF P 94-261 (AFNOR) pour le dimensionnement des colonnes ballastées, l'arrêté du 22 octobre 2010 pour les règles parasismiques en zone 3, NF EN 1998-5 (Eurocode 8 – partie 5) pour la vérification de la liquéfaction, et NF EN 933-1 pour les essais granulométriques des matériaux d'apport.
Services techniques associés
Dimensionnement et note de calcul
Une étude géotechnique de dimensionnement (G2 PRO) est réalisée, comprenant la définition du maillage, du diamètre, du taux de substitution et la vérification aux ELU/ELS sous charges statiques et sismiques conformément à la norme NF P 94-261. Une modélisation par éléments finis du groupe de colonnes et du matelas de répartition permet de valider les tassements absolus et différentiels.
Suivi de chantier et essais de contrôle
L'assistance géotechnique d'exécution (G3/G4) comprend un suivi continu des paramètres de compactage, un contrôle du refus, des essais de chargement en tête de colonne et un contrôle de la densité du matelas granulaire. Des essais pressiométriques sont effectués entre les colonnes pour confirmer l'amélioration réelle du sol encaissant.
Paramètres typiques
Questions courantes
Quel budget prévoir pour une étude de conception de colonnes ballastées sur un projet à Marseille ?
Pour une mission de conception G2 PRO d'un réseau de colonnes ballastées, le coût varie généralement entre 1 480 € et 4 700 €, selon la complexité de l'ouvrage et la campagne de reconnaissance nécessaire. Ce tarif inclut la synthèse géotechnique, le dimensionnement du réseau et la note de calcul complète, mais exclut les essais de contrôle pendant la phase chantier.
Comment garantissez-vous la continuité des colonnes dans les limons argileux de Marseille ?
Nous exigeons un enregistrement en continu de l'énergie de compactage et du volume de matériau par passe. Si le refus n'est pas atteint à la profondeur prévue, le maillage est resserré localement. Un essai pressiométrique inter-colonnes en fin de traitement valide que le module de déformation du sol encaissant a effectivement été élevé au niveau attendu.
Quelle est la différence entre vibrocompactage et colonnes ballastées pour un sol marseillais ?
Le vibrocompactage densifie les sols granulaires sans apport majeur de matériau, ce qui le rend inapproprié pour les limons argileux saturés de la plaine marseillaise. En revanche, les colonnes ballastées apportent un matériau granulaire qui draine et renforce le sol fin par expansion latérale. Pour nos sols fins, la colonne ballastée est la technique de référence.
Quels essais de sol recommandez-vous avant de concevoir un réseau de colonnes ballastées ?
Nous recommandons une campagne combinant des CPT et des sondages pressiométriques espacés selon le futur maillage. Le CPT fournit un profil continu de la résistance de pointe, idéal pour caler l'interface molle/compacte, tandis que le pressiomètre Ménard donne le module de déformation et la pression de fluage nécessaires au dimensionnement selon la norme NF P 94-261.
